Vorschau: MPC16C-HSS-HSK-A63-A=100

Vorschau: MPC16C-HSS-HSK-A63-A=100

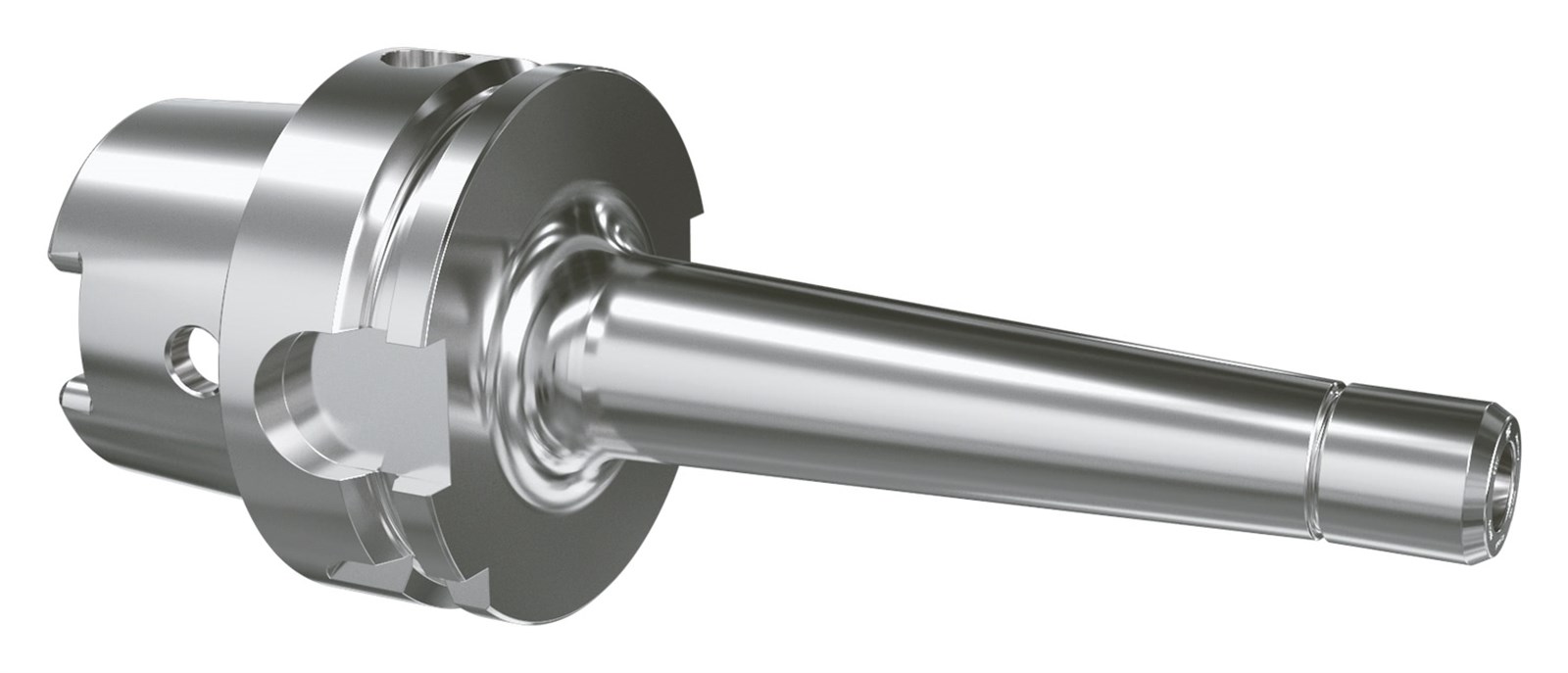

MPC16C-HSS-HSK-A63-A=100

MPC16C-HSS-HSK-A63-A=100

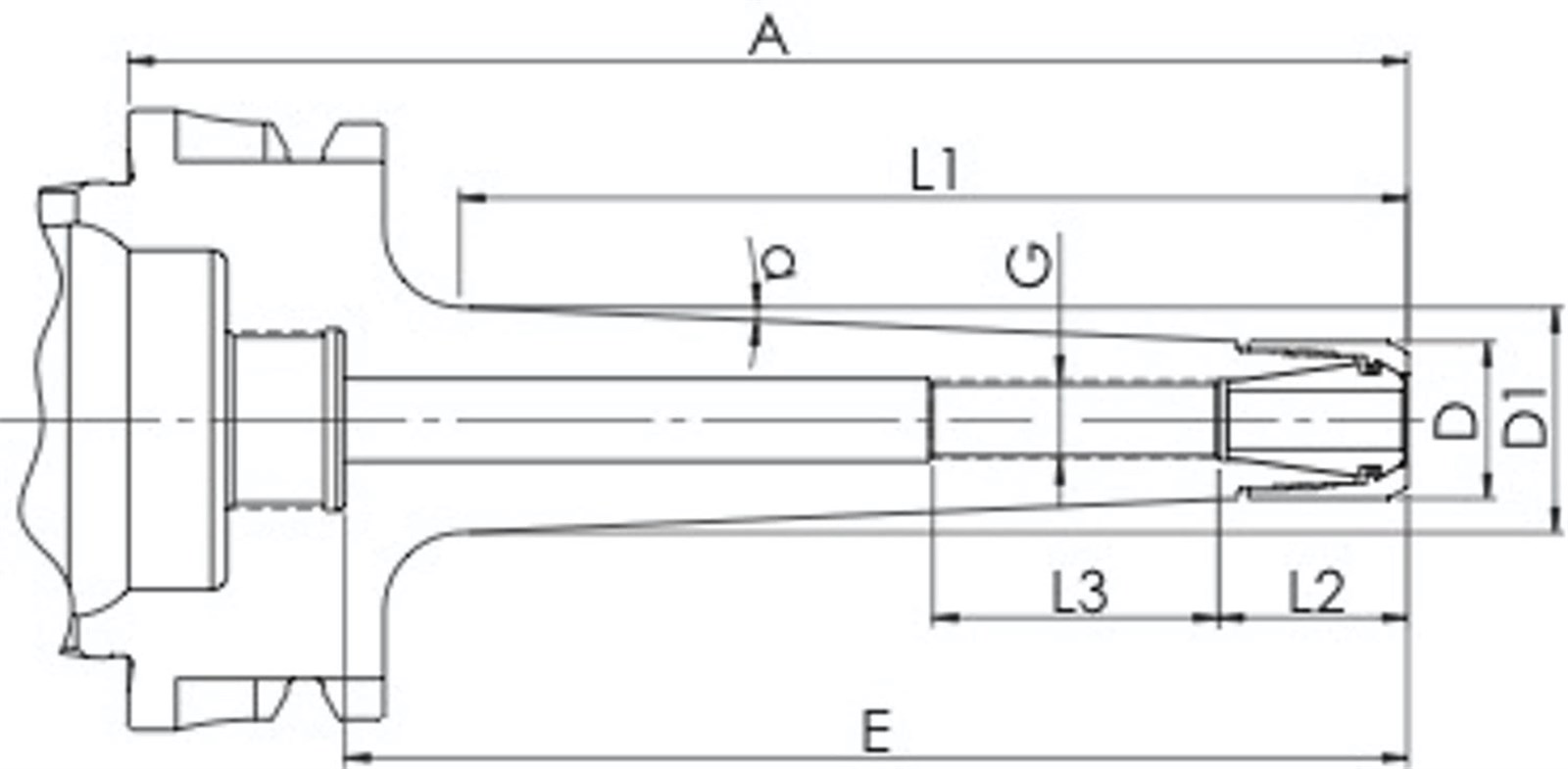

A	100 mm
D = Schlüssel Ø	22 mm
max. 1/min	25000 1/min
E	71 mm
D1	26,5 mm
α	2,5 Grad
L1	66,5 mm
L2	32 mm
L3	25 mm
G	M11x1

Hinweis: Kann Abweichungen beinhalten

Artikel-Nr.: 61163331006
EAN-NR: 61163331006

HSC Bearbeitung
hoher Rundlauf
konisch
sehr schlank

Anzahl:

Verfügbarkeit:

Sofort

~ 5 Werktage

3 Wochen

4 Wochen

5 Wochen

6 Wochen

Auf Anfrage

zzgl. MwSt. zzgl. Versandkosten

Schlankes Präzisions-Spannfutter für diffiziele Zerspanungsaufgaben und die HSC Bearbeitung... mehr

Menü schließen

Schlankes Präzisions-Spannfutter für diffiziele Zerspanungsaufgaben und die HSC Bearbeitung
Konische Ausführung für mehr Stabilität

Futterkörper und Spannmutter separat gewuchtet G2,5 bei 25.000 1/min oder U ≤ 1 gmm

HSS Spannmutter mit 0,4 mm Spannüberbrückung. Rundlauf ≤ 10 µm mit Spannzangen GERC-B. Nicht für abgedichtete Spannzangen geeignet.

Schnittstelle :	HSK-A
Größe:	63
Länge:	100 - 160 mm
Typ:	ER
Spannbereich:	ER16 - 1-10 mm

Downloads Downloads

PDF

STEP

DXF

TECHNISCHE DATEN

MPC16C-HSS-HSK-A63-A=100

A	100 mm
D = Schlüssel Ø	22 mm
max. 1/min	25000 1/min
E	71 mm
D1	26,5 mm
α	2,5 Grad
L1	66,5 mm
L2	32 mm
L3	25 mm
G	M11x1
