Vorschau: AFC25-AD50-A=100 Ø 11-13mm

Vorschau: AFC25-AD50-A=100 Ø 11-13mm

AFC25-AD50-A=100 Ø 11-13mm

AFC25-AD50-A=100 Ø 11-13mm

Diamètre de serrage (Ø)	11-13mm
Diamètre de serrage (Ø)
Gamme possible

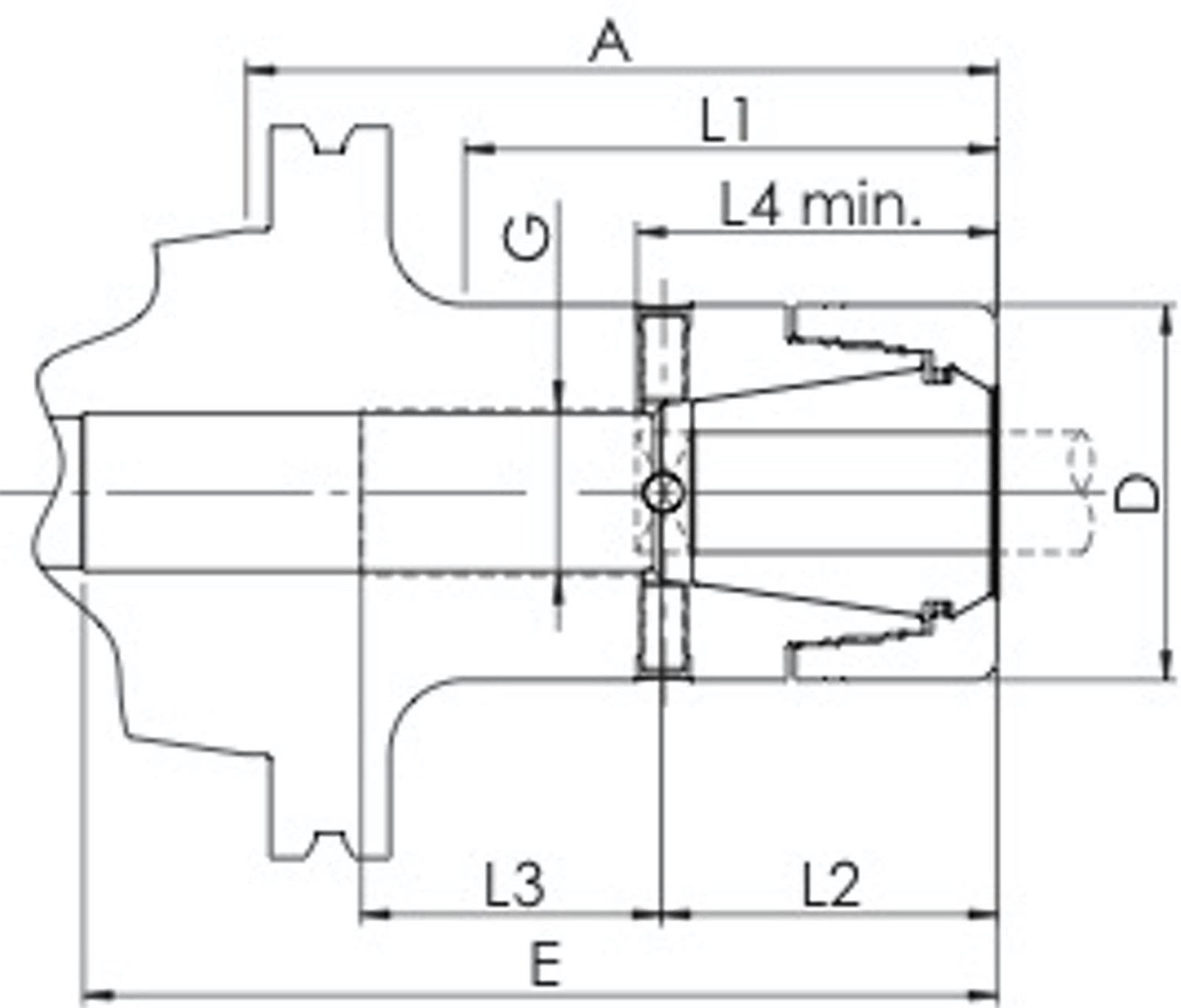

L4	43
A	100 mm
D = Ø Clés à rouleaux
E	140 mm
L1	68 mm
L2	43 mm
L3	40 mm
G	M18x1,5

Remarque: Il peut y avoir des écarts

Artikel-Nr.: 62165305245
EAN-NR: 62165305245

pas d'erreur de concentricité
rigide
réglable

Nombre:

Disponibilité:

Instantanément

~ 5 jours de travail

3 semaines

4 semaines

5 semaines

6 semaines

Sur demande

zzgl. MwSt. zzgl. Versandkosten

Mandrin de précision réglable pour alésage et autres tâches avec une concentricité maximale... mehr

Menü schließen

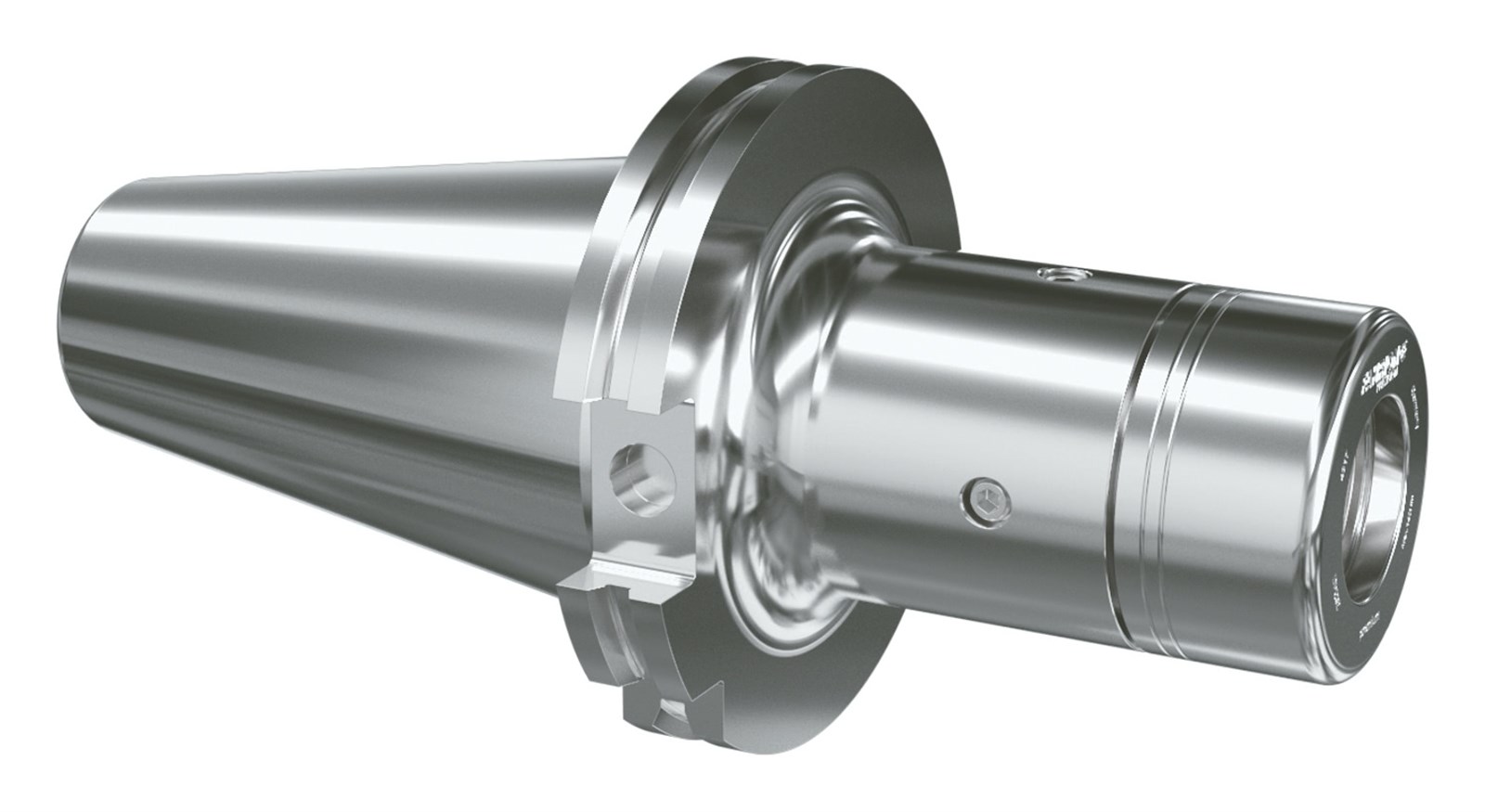

Mandrin de précision réglable pour alésage et autres tâches avec une concentricité maximale
Conception pour une concentricité réglable assurée par 4 vis sur la circonférence

Le corps du mandrin et l'écrou de serrage sont équilibrés séparément G6,3 à 18 000 1/min

Écrou de serrage haute précision DPC sans plage de serrage. Concentricité ≤ 3 μm avec pinces de serrage GERC-HP.

Interface:	SK
La taille:	50
Longueur:	100 - 160 mm
Type:	ER
Plage de serrage:	ER25 - 1-16 mm

Téléchargements Téléchargements

PDF

STEP

DXF

DONNÉES TECHNIQUES

AFC25-AD50-A=100 Ø 11-13mm

Diamètre de serrage (Ø)	11-13mm
Diamètre de serrage (Ø)
Gamme possible
L4	43
A	100 mm
D = Ø Clés à rouleaux
E	140 mm
L1	68 mm
L2	43 mm
L3	40 mm
G	M18x1,5
