Vorschau: AFC32-BT50-A=105 Ø 16-20mm (AD)

Vorschau: AFC32-BT50-A=105 Ø 16-20mm (AD)

AFC32-BT50-A=105 Ø 16-20mm (AD)

AFC32-BT50-A=105 Ø 16-20mm (AD)

Diamètre de serrage (Ø)	16-20mm
Diamètre de serrage (Ø)
Gamme possible

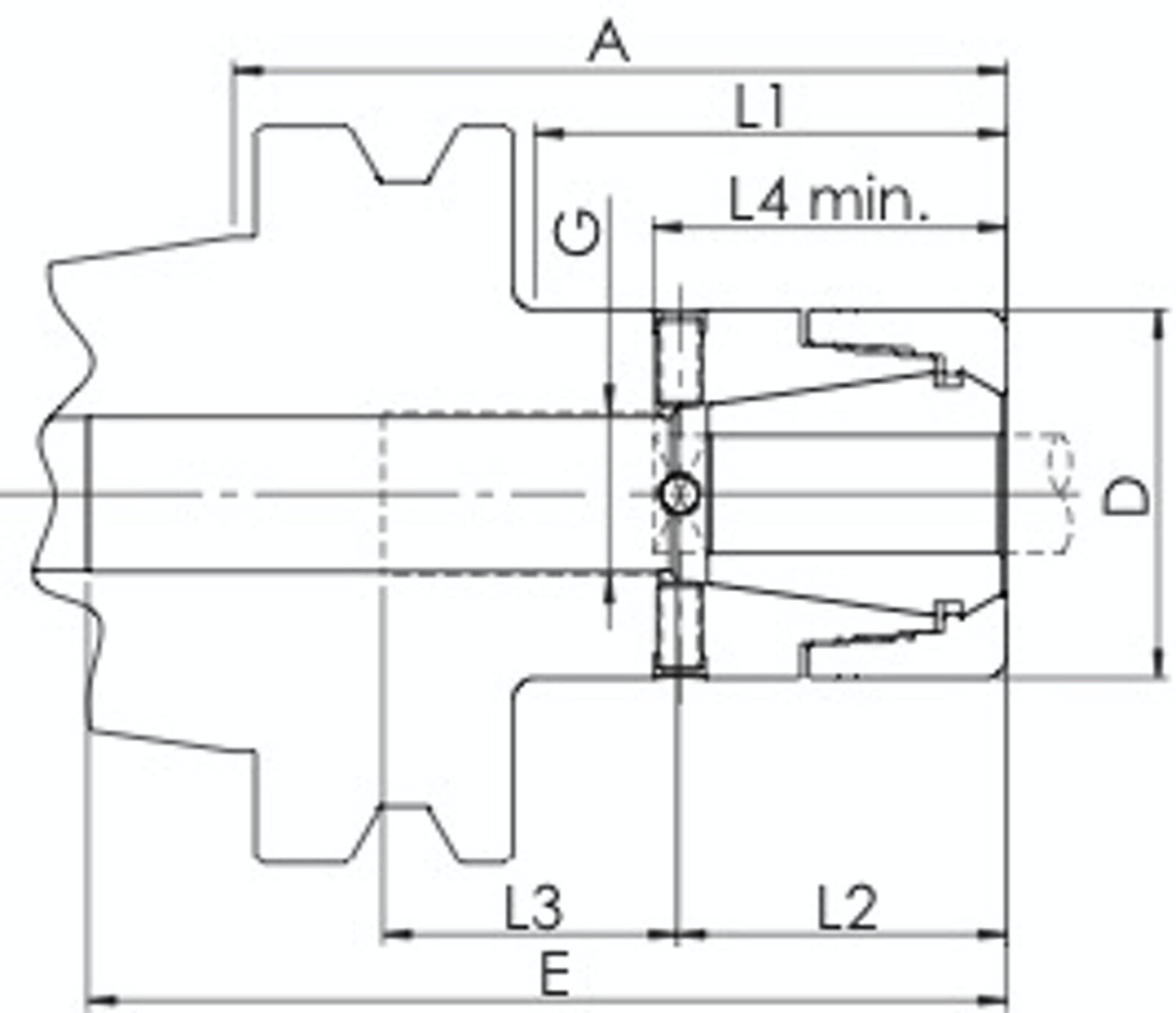

L4	47
A	105 mm
D = Ø Clés à rouleaux
E	150 mm
L1	64 mm
L2	45 mm
L3	35 mm
G	M22x1,5

Remarque: Il peut y avoir des écarts

Artikel-Nr.: 62466305265
EAN-NR: 62466305265

pas d'erreur de concentricité
rigide
réglable

Nombre:

Disponibilité:

Instantanément

~ 5 jours de travail

3 semaines

4 semaines

5 semaines

6 semaines

Sur demande

zzgl. MwSt. zzgl. Versandkosten

Mandrin de précision réglable pour alésage et autres tâches avec une concentricité maximale... mehr

Menü schließen

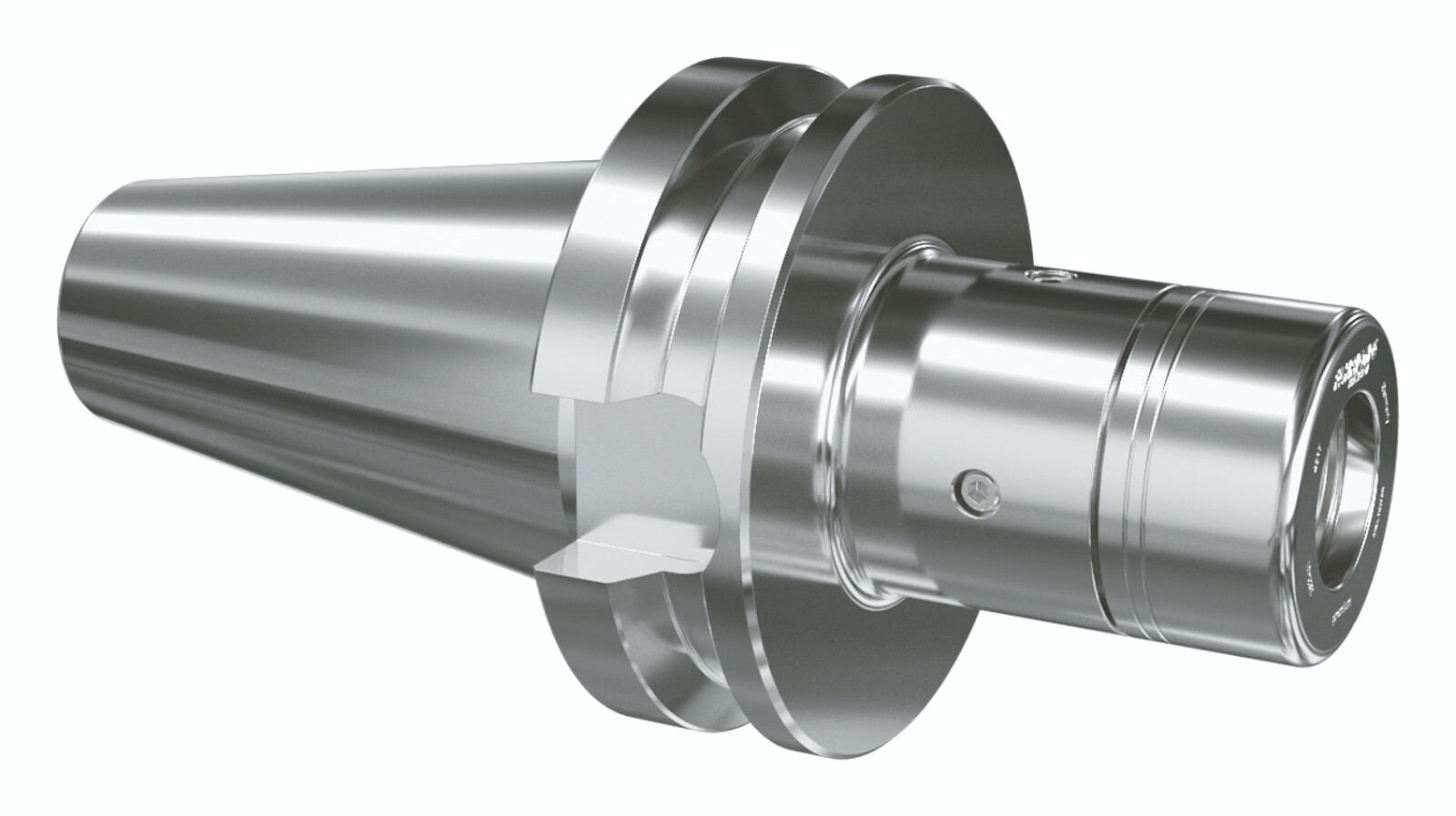

Mandrin de précision réglable pour alésage et autres tâches avec une concentricité maximale
Conception pour une concentricité réglable assurée par 4 vis sur la circonférence

Le corps du mandrin et l'écrou de serrage sont équilibrés séparément G6,3 à 18 000 1/min

Écrou de serrage haute précision DPC sans plage de serrage. Concentricité ≤ 3 μm avec pinces de serrage GERC-HP.

Interface:	BT
La taille:	50
Longueur:	100 - 160 mm
Type:	ER
Plage de serrage:	ER32 - 2-20 mm

Téléchargements Téléchargements

PDF

STEP

DXF

DONNÉES TECHNIQUES

AFC32-BT50-A=105 Ø 16-20mm (AD)

Diamètre de serrage (Ø)	16-20mm
Diamètre de serrage (Ø)
Gamme possible
L4	47
A	105 mm
D = Ø Clés à rouleaux
E	150 mm
L1	64 mm
L2	45 mm
L3	35 mm
G	M22x1,5
