Mandrini UPC - Ultra Power (Forte serraggio)
Per forti asportazioni di truciolo
Rigidità radiale, lunghezza compatta e protezione meccanica di estrazione superiore a una coppia di tenuta di 1.000 Nm
Durante la lavorazione, si verificano oscillazioni e vibrazioni sulla macchina. Questi portano ad una diminuzione della forza di serraggio e la micro estrazione, noto anche come pull-out. l’estrazione si verifica in tutte le tecnologie di bloccaggio che non utilizzano tecniche di bloccaggio positive.
Una forza di serraggio molto elevata richiede solitamente connessioni rigide, che a loro volta contribuiscono alla formazione e alla propagazione delle vibrazioni. Micro estrazioni qui prima. Se la connessione è meno rigida ma ha un tasso di smorzamento più elevato, è possibile ottenere risultati migliori.
I mandrini di potenza, che si basano principalmente su una forza di serraggio nominale elevata, devono accettare pareti relativamente sottili del corpo del mandrino. Ciò rende i mandrini elettrici sensibili a sollecitazioni e vibrazioni radiali. Per questo motivo, i nostri mandrini UPC sono costruiti per ottenere buoni valori di smorzamento, progettati con un corpo del mandrino stabile e non focalizzati sulla forza di serraggio nominale. la micro estrazione è impedito dal bloccaggio positivo.
Il problema
La soluzione
Caratteristiche dei mandrini UPC:
- Forza di serraggio ottimale, in modo che la pinza non possa scivolare quando viene bloccata.
- Costruzione di base stabile, per il minor accumulo di vibrazioni.
- Massimo smorzamento, per sopprimere efficacemente le vibrazioni che si verificano.
- Bloccaggio positivo sulla superficie di Weldon, che impedisce completamente la formazione di micro estrazioni.
Prestazioni complete grazie ai cuscinetti a sfere a contatto obliquo
Nonostante le ottime proprietà di smorzamento, gli svantaggi dei dadi di serraggio con cuscinetti a sfera sono ancora presenti. Solo la ghiera di serraggio UPC, con il suo cuscinetto angolare a sfere di contatto appositamente sviluppato e in attesa di brevetto, rimuove questi inconvenienti.
La disposizione unica dei gusci dei cuscinetti consente:
- l’uso di cuscinetti con un diametro molto più piccolo. Questo raddoppia il numero di sfere e aumenta la superficie di contatto risultante. La pressione superficiale diminuisce di conseguenza e l'impatto sulle piste è ridotto.
- il disaccoppiamento della funzione di bloccaggio e rilascio attraverso un apposito anello di sicurezza, che assorbe l'intera, a volte a scatti, quando la ghiera è aperta e viene estratta. Le piste di rotolamento non sono danneggiate quando si applica la forza durante l'apertura.
- l'uso di acciaio per cuscinetti temprati, che, a differenza dell'acciaio temprato (trovato in altre soluzioni), contrasta l'intrusione delle sfere.
- gruppo cuscinetti senza ulteriore apertura di alimentazione per le sfere. Di conseguenza, le palle non hanno ostacoli a bloccare il loro movimento.
- l'inclusione di una pista ininterrotta. Ciò ha un effetto positivo sullo squilibrio residuo e sulle proprietà di concentricità.
La somma di tutti questi vantaggi rende la ghiera di serraggio FAHRION UPC, in tutte le sue principali caratteristiche (forza di serraggio, concentricità e smorzamento), il leader assoluto.

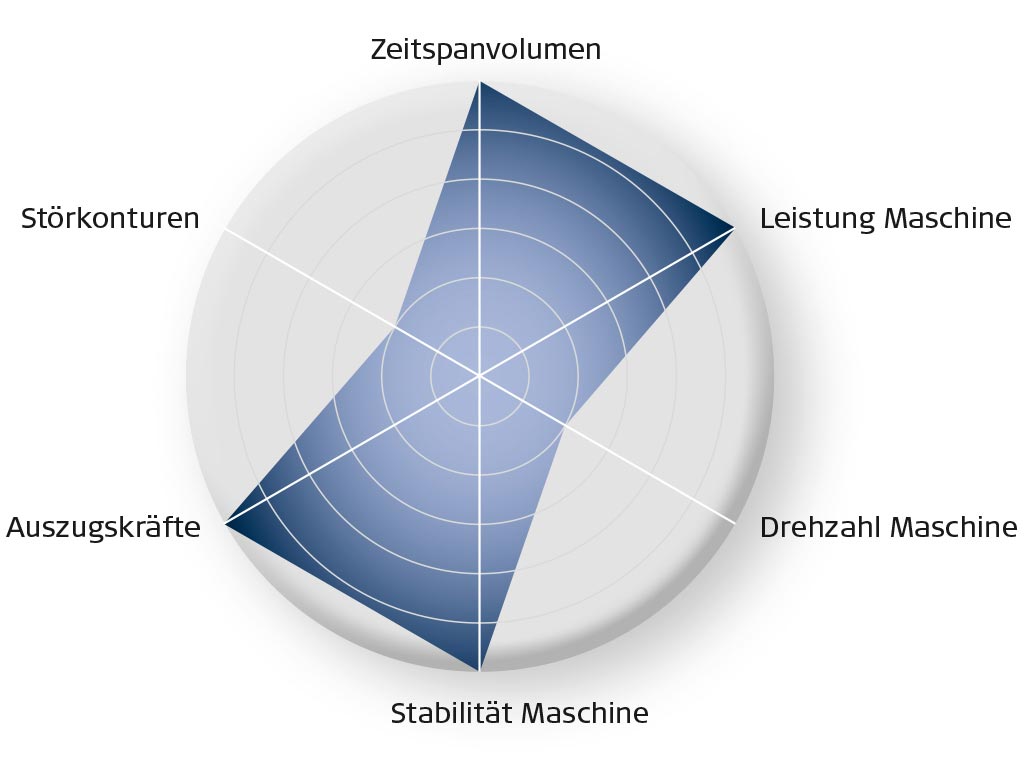

I mandrini UPC sono particolarmente adatti per la sgrossatura di materiali difficili, come ad esempio:
- Titanio
- Inconell
- Hastelloy
- Acciai trattati termicamente e inossidabile
- Leghe altamente resistenti al calore
Applicazioni correlate per componenti trovati nei campi di:
- Costruzione di turbine e tecnologia energetica
- Aerospaziale
- Tecnologia medica e di laboratorio
- Tecnologia dei fluidi e industria alimentare
